6GK5923-0PS00-3AA2 линейный модуль для Scalance XR-300

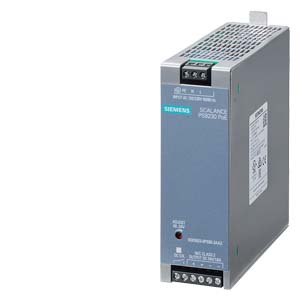

6GK59230PS003AA2: SCALANCE PS9230 POE POWER SUPPLY FOR Power-over- ethernet, INPUT: 120/230 V AC OUTPUT: 54 V / 1.6 A DC NEC CLASS 2
Обзор 6GK59230PS003AA2:
- Конвертирующие модули с двумя встроенными коммуникационными портами каждый для модульных коммутаторов серии SCALANCE X-300 (например, SCALANCE X308-2M, SCALANCE XR324-12M).
- Электрические конвертирующие модули с портами RJ45, а также оптические конвертирующие модули с BFOC, SC и LC портами для подключения мультимодовых или одномодовых оптических кабелей.
- Конвертирующие модули SFP (Small Form-Factor Pluggable - компактные съемные модули) оснащены только одним коммуникационным портом. Они устанавливаются на конвертирующий модуль MM992-2SFP, оснащенный двумя слотами для установки модулей SFP.
Область применения 6GK59230PS003AA2:
Конвертирующие модули используются в модульных коммутаторах серии SCALANCE X-300 и обеспечивают поддержку:
- Простого расширения сети путем установки необходимых конвертирующих модулей в свободные слоты коммутатора.
- Простого изменения технологии подключения сетевых кабелей (например, замена электрических портов на оптические, замена мультимодовых оптических портов на одномодовые и т.д.).
Технические характеристики 6GK5923-0PS00-3AA2
| | SCALANCE PS9230 POE POWER SUPPLY FOR Power-over- ethernet, INPUT: 120/230 V AC OUTPUT: 54 V / 1.6 A DC NEC CLASS 2 | |
| Данные по электрике / вход | ||
| Напряжение питания / номинальное значение | 230 V | |
| Напряжение питания / расчетное значение | 85 ... 264 V | |
| Потребляемый ток / при номинальном значении напряжения питания / максимальное | 1 A | |
| Исполнение входа / вход дальнего радиуса действия | да | |
| Время нерасцепления / при номинальном значении выходного тока / при выпадении сети / минимально | 50 ms | |
| Сетевая частота | ||
| 50 Гц | да | |
| 60 Гц | да | |
| 1 / номинальное значение | 50 Hz | |
| 2 / номинальное значение | 60 Hz | |
| Сетевая частота | 47 ... 63 Hz | |
| Входной ток / при номинальном значении входного напряжения 230 В / номинальное значение | 1 A | |
| ограничение тока / тока включения / при 25 °C / максимальное | 35 A | |
| Данные по электрике / выход | ||
| Выходное напряжение / при постоянном токе / номинальное значение | 54 V | |
| время задержки пуска / максимальное | 1,5 s | |
| время нарастания напряжения / выходного напряжения / максимальное | 15 ms | |
| Выходной ток | ||
| номинальное значение | 1,6 A | |
| расчетный диапазон | 0 ... 1,8 A | |
| отдаваемая активная мощность / типовое | 86 W | |
| Характеристики продукта / параллельное соединение каналов | нет | |
| количество параллельно коммутируемых устройств / для увеличения мощности | 0 | |
| Коэффициент полезного действия [%] | 89 % | |
| Мощность потерь [Вт] | 11 W | |
| Данные об электрике / регулирование | ||
| относительный общий допуск / напряжения | 1 % | |
| остаточная волнистость / максимальное | 0,05 V | |
| пик напряжения / максимальное | 0,2 V | |
| относительная точность регулирования / выходного напряжения | ||
| при медленном колебании входного напряжения | 0,2 % | |
| при медленном колебании омической нагрузки | 0,5 % | |
| при скачке омической нагрузки 50/100/50 % / типовое | 0,5 % | |
| при быстром колебании входного напряжения на +/- 15 % / типовое | 0,3 % | |
| время регулирования | ||
| при скачке нагрузки от 50 % до 100 % / типовое | 0,5 ms | |
| при скачке нагрузки от 100 % до 50 % / типовое | 0,5ms | |
| Данные по электрике / защита и контроль | ||
| исполнение блока защиты от перенапряжений / на выходе | < 60 V | |
| пороговое значение ограничения тока / типовое | 1,7 A | |
| Характеристика выхода / с защитой от коротких замыканий | да | |
| Разделение потенциалов / между входом и выходом | да | |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 | |
| рабочий ток | ||
| максимальное | 3,5 mA | |
| типовое | 2 mA | |
| Интерфейсы | ||
| Количество электрических подключений | ||
| для напряжения питания | 3 | |
| для сигнального контакта | 2 | |
| Входы/выходы | ||
| Компонент продукта / сигнальный контакт | да | |
| рабочее напряжение / сигнальных контактов | ||
| при постоянном токе / номинальное значение | 24 V | |
| при постоянном токе / максимальное | 60 V | |
| Рабочий ток / сигнальных контактов | ||
| при постоянном токе / максимальное | 0,3 A | |
| при постоянном токе / при 30 В / максимальное | 0,3 A | |
| Данные по механике | ||
| Конструктивная форма, размеры и вес | ||
| Ширина | 42 mm | |
| Высота | 125 mm | |
| Глубина | 125 mm | |
| вес-нетто | 0,5 kg | |
| Характеристики продукта / корпуса / секционируемый корпус | да | |
| Вид крепления | ||
| монтаж 19 дюймов | нет | |
| настенный монтаж | нет | |
| установка на монтажной шине DIN 35 мм | да | |
| монтаж на профильных шинах S7-300 | нет | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +70 °C | |
| во время хранения | -40 ... +85 °C | |
| во время транспортировки | -40 ... +85 °C | |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для излучения помех | EN 61000-6-4: 2007 | |
| для помехоустойчивости | EN 61000-6-2 | |
| Сертификат соответствия | EN 61000-6-4: 2007 | |
| CE | да | |
| C-TIC | да | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 19.12.2016 | |
Техническая документация по 6GK5923-0PS00-3AA2
- Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300EEC»
язык: EN, страниц: 76, размер: 1.81 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300M PoE»
язык: EN, страниц: 58, размер: 1.47 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300M»
язык: EN, страниц: 62, размер: 1.11 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet Switches SCALANCE X-300»
язык: EN, страниц: 76, размер: 1.36 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M EEC»
язык: EN, страниц: 74, размер: 1.43 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M PoE»
язык: EN, страниц: 74, размер: 1.88 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M»
язык: EN, страниц: 74, размер: 1.48 Мб - Руководство по эксплуатации «Industrial Ethernet Switches SCALANCE X-300»
язык: EN, страниц: 322, размер: 6.17 Мб - Руководство по конфигурированию/установке «Industrial Ethernet Switches SCALANCE X-300 / X-400»
язык: EN, страниц: 424, размер: 6.27 Мб
