6GK5991-2AB01-8AA0 линейный модуль для Scalance XR-300
6GK59912AB018AA0: SCALANCE X ACCESSORIES, MEDIA MODULE MM991-2FM, 2 X 100MBIT/S SC-PORTS, OPTICAL, MULTIMODE GLASS UP TO MAX. 3 KM
Обзор 6GK59912AB018AA0:

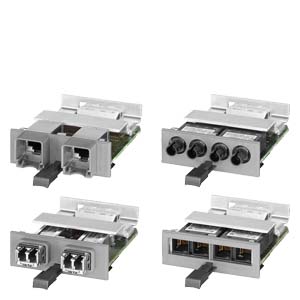

- Конвертирующие модули с двумя встроенными коммуникационными портами каждый для модульных коммутаторов серии SCALANCE X-300 (например, SCALANCE X308-2M, SCALANCE XR324-12M).
- Электрические конвертирующие модули с портами RJ45, а также оптические конвертирующие модули с BFOC, SC и LC портами для подключения мультимодовых или одномодовых оптических кабелей.
- Конвертирующие модули SFP (Small Form-Factor Pluggable - компактные съемные модули) оснащены только одним коммуникационным портом. Они устанавливаются на конвертирующий модуль MM992-2SFP, оснащенный двумя слотами для установки модулей SFP.
Область применения 6GK59912AB018AA0:
Конвертирующие модули используются в модульных коммутаторах серии SCALANCE X-300 и обеспечивают поддержку:
- Простого расширения сети путем установки необходимых конвертирующих модулей в свободные слоты коммутатора.
- Простого изменения технологии подключения сетевых кабелей (например, замена электрических портов на оптические, замена мультимодовых оптических портов на одномодовые и т.д.).
Технические характеристики 6GK5991-2AB01-8AA0
| Наименование типа продукта | MM991-2FM | |
| | SCALANCE X ACCESSORIES; MEDIa MODULE MM991-2FM; 2 X 100MBIT/S SC-PORTS, OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM | |
| Интерфейсы | ||
| Количество электрических/оптических подключений / для сетевых компонентов или абонентских радиостанций / максимальное | 2 | |
| Количество оптических соединений / для сетевых компонентов или абонентских радиостанций / максимальное | 2 | |
| Количество портов ST(BFOC) 100 Мбит/с / для многомод. / интегрирована | 2 | |
| исполнение оптических подключений / для сетевых компонентов или абонентских радиостанций | ST/BFOC | |
| Длина волны / оптического интерфейса | 1310 nm | |
| группируемая оптическая мощность относительно 1 мВт | ||
| выхода передатчика / минимально | -19 dB | |
| выхода передатчика / максимальное | -14 dB | |
| входа ресивера / максимальное | -3 dB | |
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -32 dB | |
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | |
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 5 km | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +70 °C | |
| во время хранения | -40 ... +85 °C | |
| во время транспортировки | -40 ... +85 °C | |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 60 mm | |
| Высота | 22 mm | |
| Глубина | 100 mm | |
| вес-нетто | 0,08 kg | |
| Вид крепления | ||
| монтаж в разъем модуля носителя данных | да | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0: 2006, EN60079-15: 2005, II 3(2) G Ex nA [op is] IIC T4 DEKRA 11 ATEX 0060 X | |
| для излучения помех | EN 61000-6-4:2007 (Class A) | |
| для помехоустойчивости | EN 61000-6-2:2005 | |
| Сертификат соответствия | EN 61000-6-2:2005, EN 61000-6-4:2007 | |
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| Среднее время между отказами (MTBF) / при 40 °C | 135 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 12.12.2016 | |
