6GK5993-1AT00-8AA0 линейный модуль для Scalance XR-300

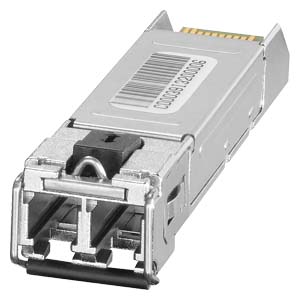

6GK59931AT008AA0: Медиа модуль SFP993-1, 1 для SCALANCE X 1 х10000 Мбит, LC-порты , мультимод стекл до 300 м
Обзор 6GK59931AT008AA0:
- Конвертирующие модули с двумя встроенными коммуникационными портами каждый для модульных коммутаторов серии SCALANCE X-300 (например, SCALANCE X308-2M, SCALANCE XR324-12M).
- Электрические конвертирующие модули с портами RJ45, а также оптические конвертирующие модули с BFOC, SC и LC портами для подключения мультимодовых или одномодовых оптических кабелей.
- Конвертирующие модули SFP (Small Form-Factor Pluggable - компактные съемные модули) оснащены только одним коммуникационным портом. Они устанавливаются на конвертирующий модуль MM992-2SFP, оснащенный двумя слотами для установки модулей SFP.
Область применения 6GK59931AT008AA0:
Конвертирующие модули используются в модульных коммутаторах серии SCALANCE X-300 и обеспечивают поддержку:
- Простого расширения сети путем установки необходимых конвертирующих модулей в свободные слоты коммутатора.
- Простого изменения технологии подключения сетевых кабелей (например, замена электрических портов на оптические, замена мультимодовых оптических портов на одномодовые и т.д.).
Технические характеристики 6GK5993-1AT00-8AA0
| Наименование типа продукта | SFP993-1 | |
| | SCALANCE X ACCESSORIES; SFP993-1; 1 X 10000MBIT/S LC-PORT, OPTICAL; MULTIMODE GLASS UP TO MAX. 300M | |
| Интерфейсы | ||
| Количество электрических/оптических подключений / для сетевых компонентов или абонентских радиостанций / максимальное | 1 | |
| Количество оптических соединений / для сетевых компонентов или абонентских радиостанций / максимальное | 1 | |
| количество LC-портов 10 Гбит/с (SX) | 1 | |
| исполнение оптических подключений / для сетевых компонентов или абонентских радиостанций | LC | |
| Длина волны / оптического интерфейса | 850 nm | |
| группируемая оптическая мощность относительно 1 мВт | ||
| выхода передатчика / минимально | -5 dB | |
| выхода передатчика / максимальное | -1 dB | |
| входа ресивера / максимальное | -1 dB | |
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -11,1 dB | |
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | |
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 0,3 km | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | 0 ... 60 °C | |
| во время хранения | -40 ... +85 °C | |
| во время транспортировки | -40 ... +85 °C | |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 13,7 mm | |
| Высота | 11,9 mm | |
| Глубина | 56,5 mm | |
| вес-нетто | 0,01 kg | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для излучения помех | EN 61000-6-4 (Class A) | |
| для помехоустойчивости | EN 61000-6-2 | |
| Сертификат соответствия | EN 61000-6-2:2005, EN 61000-6-4:2007 | |
| CE | да | |
| C-TIC | да | |
| KC-разрешение | нет | |
| E1-разрешение | нет | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 12.12.2016 | |
