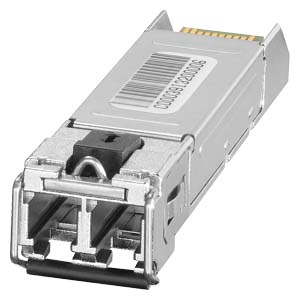

6GK5993-1AU00-8AA0 линейный модуль для Scalance XR-300
6GK59931AU008AA0: Медиа модуль SFP993-1LD для SCALANCE X 1 х10000 Мбит, LC-порты , одномод стекл до 10 км
Обзор 6GK59931AU008AA0:
- Конвертирующие модули с двумя встроенными коммуникационными портами каждый для модульных коммутаторов серии SCALANCE X-300 (например, SCALANCE X308-2M, SCALANCE XR324-12M).
- Электрические конвертирующие модули с портами RJ45, а также оптические конвертирующие модули с BFOC, SC и LC портами для подключения мультимодовых или одномодовых оптических кабелей.
- Конвертирующие модули SFP (Small Form-Factor Pluggable - компактные съемные модули) оснащены только одним коммуникационным портом. Они устанавливаются на конвертирующий модуль MM992-2SFP, оснащенный двумя слотами для установки модулей SFP.
Область применения 6GK59931AU008AA0:
Конвертирующие модули используются в модульных коммутаторах серии SCALANCE X-300 и обеспечивают поддержку:
- Простого расширения сети путем установки необходимых конвертирующих модулей в свободные слоты коммутатора.
- Простого изменения технологии подключения сетевых кабелей (например, замена электрических портов на оптические, замена мультимодовых оптических портов на одномодовые и т.д.).
Технические характеристики 6GK5993-1AU00-8AA0
| Наименование типа продукта | SFP993-1LD | |
| | SCALANCE X ACCESSORIES; SFP993-1LD; 1 X 10000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UPTO MAX. 10KM | |
| Интерфейсы | ||
| Количество электрических/оптических подключений / для сетевых компонентов или абонентских радиостанций / максимальное | 1 | |
| Количество оптических соединений / для сетевых компонентов или абонентских радиостанций / максимальное | 1 | |
| количество LC-портов 10 Гбит/с (LX) | 1 | |
| исполнение оптических подключений / для сетевых компонентов или абонентских радиостанций | LC | |
| Длина волны / оптического интерфейса | 1310 nm | |
| группируемая оптическая мощность относительно 1 мВт | ||
| выхода передатчика / минимально | -8,2 dB | |
| выхода передатчика / максимальное | 0,5 dB | |
| входа ресивера / максимальное | 0,5 dB | |
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -12,6 dB | |
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | |
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 10 km | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | 0 ... 60 °C | |
| во время хранения | -40 ... +85 °C | |
| во время транспортировки | -40 ... +85 °C | |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 13,7 mm | |
| Высота | 11,9 mm | |
| Глубина | 56,5 mm | |
| вес-нетто | 0,01 kg | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для излучения помех | EN 61000-6-4 (Class A) | |
| для помехоустойчивости | EN 61000-6-2 | |
| Сертификат соответствия | EN 61000-6-2:2005, EN 61000-6-4:2007 | |
| CE | да | |
| C-TIC | да | |
| KC-разрешение | нет | |
| E1-разрешение | нет | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 12.12.2016 | |
Техническая документация по 6GK5993-1AU00-8AA0
- Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300EEC»
язык: EN, страниц: 76, размер: 1.81 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300M PoE»
язык: EN, страниц: 58, размер: 1.47 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300M»
язык: EN, страниц: 62, размер: 1.11 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet Switches SCALANCE X-300»
язык: EN, страниц: 76, размер: 1.36 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M EEC»
язык: EN, страниц: 74, размер: 1.43 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M PoE»
язык: EN, страниц: 74, размер: 1.88 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M»
язык: EN, страниц: 74, размер: 1.48 Мб - Руководство по эксплуатации «Industrial Ethernet Switches SCALANCE X-300»
язык: EN, страниц: 322, размер: 6.17 Мб - Руководство по конфигурированию/установке «Industrial Ethernet Switches SCALANCE X-300 / X-400»
язык: EN, страниц: 424, размер: 6.27 Мб
