6GK5307-3BM10-2AA3 Siemens Scalance X-300

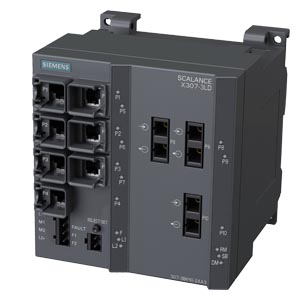

6GK53073BM102AA3: Управляемый промышленный коммутатор SCALANCE X307-3LD, 7 X 10/100 Mбит/c с портами RJ45, 3 X 1000- Мбит S M SC оптич. портов . диагностика, рез. блок питания, PROFINET-IO DEVICE
Обзор 6GK53073BM102AA3:
Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.
В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.
Модификации коммутаторов
SCALANCE X310
- Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
- Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
- Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
- Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.
Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310
SCALANCE X308-2, SCALANCE X308-2LD
- Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
- SCALANCE X308-2;
для стеклянного оптического мультимодового кабеля длиной до 750 м; - SCALANCE X308-2LD;
для стеклянного оптического одномодового кабеля длиной до 10 км.
- SCALANCE X308-2;
Характеристики:
- Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
- Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
- Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.
Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу
Технические характеристики 6GK5307-3BM10-2AA3
| | SCALANCE X307-3LD, MANAGED PLUS IE SWITCH, 3 X 1000MBIT/S SM SC 7 X 10/100MBIT/S RJ45 PORTS, LED-DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER, OFFICE FEATURES (RSTP, VLAN, IGMP,..) C-PLUG IN SCOPE OF SUPPLY | |
| Скорость передачи | ||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s | |
| Интерфейсы | ||
| Количество электрических/оптических подключений | ||
| для сетевых компонентов или абонентских радиостанций / максимальное | 10 | |
| Количество оптических соединений | ||
| для световодов / при 1000 Мбит/с | 3 | |
| группируемая оптическая мощность относительно 1 мВт | ||
| выхода передатчика | -9,5 ... -3 | |
| входа ресивера / максимальное | -3 dB | |
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -21 dB | |
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | |
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 10 km | |
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 7 | |
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | ||
| для многомод. | 0 | |
| количество LC-портов 1000 Мбит/с | ||
| для многомод. | 0 | |
| для одномод (LD) | 0 | |
| Количество электрических подключений | ||
| для сигнального контакта | 1 | |
| для напряжения питания | 1 | |
| для избыточного напряжения питания | 2 | |
| исполнение сменного носителя данных | ||
| C-PLUG | да | |
| Входы/выходы | ||
| рабочее напряжение / сигнальных контактов | ||
| при постоянном токе / номинальное значение | 24 V | |
| Рабочий ток / сигнальных контактов | ||
| при постоянном токе / максимальное | 0,1 A | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Тип электропитания / резервный сетевой блок | нет | |
| Вид напряжения / напряжения питания | пост. ток | |
| Напряжение питания | ||
| внешнее | 24 V | |
| внешнее | 18 ... 32 V | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| исполнение устройства защиты / на входе для напряжения питания | F 3 A / 32 V | |
| Потребляемый ток / максимальное | 0,4 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 9,6 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +60 °C | |
| во время хранения | -40 ... +70 °C | |
| во время транспортировки | -40 ... +70 °C | |
| Относительная влажность воздуха | ||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP30 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 120 mm | |
| Высота | 125 mm | |
| Глубина | 123 mm | |
| вес-нетто | 1,4 kg | |
| Вид крепления | ||
| монтаж 19 дюймов | нет | |
| установка на монтажной шине DIN 35 мм | да | |
| настенный монтаж | да | |
| монтаж на профильных шинах S7-300 | да | |
| монтаж на профильных шинах S7-1500 | нет | |
| Свйства, функции, компоненты изделия / общее | ||
| каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с | 100 | |
| Функции изделия / управление, конфигурация, проектирование | ||
| Функция продукта | ||
| CLI | да | |
| сетевое управление | да | |
| MIB-поддержка | да | |
| TRAPs по Email | да | |
| конфигурация с STEP 7 | да | |
| RMON | да | |
| дублирование порта | да | |
| мультипортовый мирроринг | да | |
| CoS | да | |
| диагностика ввода/вывода PROFINET | да | |
| управление переключений | да | |
| Протокол / осуществляется поддержка | ||
| Telnet | да | |
| HTTP | да | |
| HTTPS | да | |
| TFTP | да | |
| FTP | да | |
| BOOTP | да | |
| GMRP | да | |
| DCP | да | |
| LLDP | да | |
| IGMP (Snooping/Querier) | да | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | да | |
| I&M1 - обозначение установки/монтажа | да | |
| Протокол / осуществляется поддержка | ||
| SNMP v1 | да | |
| SNMP v2 | да | |
| SNMP v3 | да | |
| Информация об изделии / диагноз | ||
| Функция продукта | ||
| диагностика порта | да | |
| статистика размеров пакетов | да | |
| статистика типов пакетов | да | |
| статистика ошибок | да | |
| SysLog | да | |
| Функции изделия / VLAN | ||
| Функция продукта | ||
| VLAN - на основе порта | да | |
| VLAN - на основе протокола | нет | |
| VLAN - на основе IP | нет | |
| VLAN - динамический | да | |
| количество VLAN / максимальное | 255 | |
| количество VLAN - динамический / максимальное | 255 | |
| Протокол / осуществляется поддержка / GVRP | да | |
| Функции изделия / DHCP | ||
| Функция продукта | ||
| DHCP-клиент | да | |
| DHCP опция 82 | да | |
| DHCP опция 66 | да | |
| DHCP опция 67 | да | |
| Функции изделия / избыточность | ||
| Функция продукта | ||
| кольцевая избыточность | да | |
| характеристика высокоскоростной избыточности HRP | да | |
| высокоскоростной протокол резервирования (HRP) с менеджером резервирования | да | |
| высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования | да | |
| Протокол / осуществляется поддержка / характеристика избыточности MRP | да | |
| Функция продукта | ||
| Media Redundancy Protocol (MRP) с менеджером резервирования | да | |
| характеристика избыточности STP | да | |
| характеристика избыточности RSTP | да | |
| характеристика избыточности MSTP | да | |
| пассивное прослушивание | да | |
| Протокол / осуществляется поддержка | ||
| STP/RSTP | да | |
| STP | да | |
| RSTP | да | |
| MSTP | нет | |
| RSTP Big Network Support | да | |
| LACP | да | |
| Функции изделия / безопасность | ||
| Функция продукта | ||
| ACL - на основе MAC | да | |
| ACL - на основе порта/MAC | да | |
| IEEE 802.1X (радиус) | да | |
| ограничитель многоадресного/одноадресного/радиовещания | да | |
| блокирование радиовещания | да | |
| Протокол / осуществляется поддержка | ||
| SSH | да | |
| Функции изделия / время | ||
| Функция продукта | ||
| да | ||
| Протокол / осуществляется поддержка | ||
| NTP | да | |
| SNTP | да | |
| стандартный профиль IEEE 1588 | нет | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X | |
| для помехоустойчивости | EN 61000-6-2:2005 | |
| Сертификат соответствия | ||
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| применение в железнодорожном транспорте согласно EN 50155 | нет | |
| Общество, осуществляющее классификацию и регистрацию судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | да | |
| Bureau Veritas (BV) | да | |
| Det Norske Veritas (DNV) | да | |
| Германский Ллойд (GL) | нет | |
| регистр судоходства Ллойда | да | |
| Nippon Kaiji Kyokai (NK) | да | |
| Polski Rejestr Statkow (PRS) | нет | |
| Общество инженеров-кораблестроителей Великобритании (RINA) | нет | |
| Среднее время между отказами (MTBF) / при 40 °C | 20 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 09.12.2016 | |
