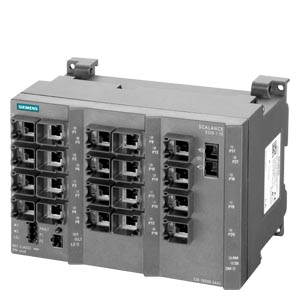

6GK5320-1BD00-2AA3 Siemens Scalance X-300
6GK53201BD002AA3: Управляемый промышленный коммутатор SCALANCEX320,20 X 10/100 Mбит/c с портами RJ45, 1 X 100 Мбит SCоптич. порт . диагностика, рез. блок питания, PROFINET-IO DEVICE,
Обзор 6GK53201BD002AA3:
Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.
В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.
Модификации коммутаторов
SCALANCE X310
- Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
- Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
- Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
- Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.
Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310
SCALANCE X308-2, SCALANCE X308-2LD
- Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
- SCALANCE X308-2;
для стеклянного оптического мультимодового кабеля длиной до 750 м; - SCALANCE X308-2LD;
для стеклянного оптического одномодового кабеля длиной до 10 км.
- SCALANCE X308-2;
Характеристики:
- Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
- Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
- Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.
Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу
Технические характеристики 6GK5320-1BD00-2AA3
| | SCALANCE X320-1FE MANAGED IE SWITCH, 20 X 10/100 MBIT/S RJ45 PORTS, 1 X 100MBIT/S SC PORT MULTIMODE LED-DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT SET BUTTON, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER OFFICE FEATURES (RSTP, VLAN, IGMP,..) C-PLUG IN THE SCOPE OF SUPPLY | ||||
| Скорость передачи | |||||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | ||||
| Интерфейсы | |||||
| Количество электрических/оптических подключений | |||||
| для сетевых компонентов или абонентских радиостанций / максимальное | 21 | ||||
| Количество оптических соединений | |||||
| для световодов / при 100 Мбит/с | 1 | ||||
| группируемая оптическая мощность относительно 1 мВт | |||||
| выхода передатчика | -19 ... -14 | ||||
| входа ресивера / максимальное | -3 dB | ||||
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -32 dB | ||||
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | ||||
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 5 km | ||||
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 20 | ||||
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | |||||
| для многомод. | 1 | ||||
| количество LC-портов 1000 Мбит/с | |||||
| для многомод. | 0 | ||||
| для одномод (LD) | 0 | ||||
| Количество электрических подключений | |||||
| для сигнального контакта | 1 | ||||
| для напряжения питания | 1 | ||||
| для избыточного напряжения питания | 2 | ||||
| исполнение сменного носителя данных | |||||
| C-PLUG | да | ||||
| Входы/выходы | |||||
| рабочее напряжение / сигнальных контактов | |||||
| при постоянном токе / номинальное значение | 24 V | ||||
| Рабочий ток / сигнальных контактов | |||||
| при постоянном токе / максимальное | 0,1 A | ||||
| Напряжение питания, потребление тока, эффективная мощность потерь | |||||
| Тип электропитания / резервный сетевой блок | нет | ||||
| Вид напряжения / напряжения питания | пост. ток | ||||
| Напряжение питания | |||||
| внешнее | 24 V | ||||
| внешнее | 18 ... 32 V | ||||
| Компонент продукта / устройство защиты на входе напряжения питания | да | ||||
| исполнение устройства защиты / на входе для напряжения питания | F 3 A / 32 V | ||||
| Потребляемый ток / максимальное | ,4 A | ||||
| Мощность потерь [Вт] | |||||
| при постоянном токе / при 24 В | 9,6 W | ||||
| Допустимые окружающие условия | |||||
| Температура окружающей среды | |||||
| во время эксплуатации | -40 ... +60 °C | ||||
| во время хранения | -40 ... +70 °C | ||||
| во время транспортировки | -40 ... +70 °C | ||||
| Относительная влажность воздуха | |||||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | ||||
| Степень защиты IP | IP30 | ||||
| Конструктивная форма, размеры и вес | |||||
| Ширина | 180 mm | ||||
| Высота | 125 mm | ||||
| Глубина | 123 mm | ||||
| вес-нетто | 1,65 kg | ||||
| Вид крепления | |||||
| монтаж 19 дюймов | нет | ||||
| установка на монтажной шине DIN 35 мм | да | ||||
| настенный монтаж | да | ||||
| монтаж на профильных шинах S7-300 | да | ||||
| монтаж на профильных шинах S7-1500 | нет | ||||
| Свойтва, функции, компоненты изделия / общее | |||||
| каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с | 100 | ||||
| Функции изделия / управление, конфигурация, проектирование | |||||
| Функция продукта | |||||
| CLI | да | ||||
| сетевое управление | да | ||||
| MIB-поддержка | да | ||||
| TRAPs по Email | да | ||||
| конфигурация с STEP 7 | да | ||||
| RMON | да | ||||
| дублирование порта | да | ||||
| мультипортовый мирроринг | да | ||||
| CoS | да | ||||
| диагностика ввода/вывода PROFINET | да | ||||
| управление переключений | да | ||||
| Протокол / осуществляется поддержка | |||||
| Telnet | да | ||||
| HTTP | да | ||||
| HTTPS | да | ||||
| TFTP | да | ||||
| FTP | да | ||||
| BOOTP | GMRP | да | |||
| DCP | да | ||||
| LLDP | да | ||||
| IGMP (Snooping/Querier) | да | ||||
| функция идентификации и техобслуживания | |||||
| I&M0 - информация об устройстве | да | ||||
| I&M1 - обозначение установки/монтажа | да | ||||
| Протокол / осуществляется поддержка | |||||
| SNMP v1 | да | ||||
| SNMP v2 | да | ||||
| SNMP v3 | да | ||||
| Информация об изделии / диагноз | |||||
| Функция продукта | |||||
| диагностика порта | да | ||||
| статистика размеров пакетов | да | ||||
| статистика типов пакетов | да | ||||
| статистика ошибок | да | ||||
| SysLog | да | ||||
| Функции изделия / VLAN | |||||
| Функция продукта | |||||
| VLAN - на основе порта | да | ||||
| VLAN - на основе протокола | нет | ||||
| VLAN - на основе IP | нет | ||||
| VLAN - динамический | да | ||||
| количество VLAN / максимальное | 255 | ||||
| количество VLAN - динамический / максимальное | 255 | ||||
| Протокол / осуществляется поддержка / GVRP | да | ||||
| Функции изделия / DHCP | |||||
| Функция продукта | |||||
| DHCP-клиент | да | ||||
| DHCP опция 82 | да | ||||
| DHCP опция 66 | да | ||||
| DHCP опция 67 | да | ||||
| Функции изделия / избыточность | |||||
| Функция продукта | |||||
| кольцевая избыточность | да | ||||
| характеристика высокоскоростной избыточности HRP | да | ||||
| высокоскоростной протокол резервирования (HRP) с менеджером резервирования | да | ||||
| высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования | да | ||||
| Протокол / осуществляется поддержка / характеристика избыточности MRP | да | ||||
| Функция продукта | |||||
| Media Redundancy Protocol (MRP) с менеджером резервирования | да | ||||
| характеристика избыточности STP | да | ||||
| характеристика избыточности RSTP | да | ||||
| характеристика избыточности MSTP | да | ||||
| пассивное прослушивание | да | ||||
| Протокол / осуществляется поддержка | |||||
| STP/RSTP | да | ||||
| STP | да | ||||
| RSTP | да | ||||
| MSTP | нет | ||||
| RSTP Big Network Support | да | ||||
| LACP | да | ||||
| Функции изделия / безопасность | |||||
| Функция продукта | |||||
| ACL - на основе MAC | да | ||||
| ACL - на основе порта/MAC | да | ||||
| IEEE 802.1X (радиус) | да | ||||
| ограничитель многоадресного/одноадресного/радиовещания | да | ||||
| блокирование радиовещания | да | ||||
| Протокол / осуществляется поддержка | |||||
| SSH | да | ||||
| Функции изделия / время | |||||
| Функция продукта | |||||
| поддержка SICLOCK | да | ||||
| Протокол / осуществляется поддержка | |||||
| NTP | да | ||||
| SNTP | да | ||||
| стандартный профиль IEEE 1588 | нет | ||||
| Нормы, спецификации, сертификаты | |||||
| Стандарт | |||||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | ||||
| для зоны взрывоопасности | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X | ||||
| для помехоустойчивости | EN 61000-6-2:2005 | ||||
| Сертификат соответствия | |||||
| CE | да | ||||
| C-TIC | да | ||||
| KC-разрешение | да | ||||
| применение в железнодорожном транспорте согласно EN 50155 | нет | ||||
| Общество, осуществляющее классификацию и регистрацию судов | |||||
| American Bureau of Shipping Europe Ltd. (ABS) | да | ||||
| Bureau Veritas (BV) | да | ||||
| Det Norske Veritas (DNV) | да | ||||
| Германский Ллойд (GL) | нет | ||||
| регистр судоходства Ллойда | да | ||||
| Nippon Kaiji Kyokai (NK) | да | ||||
| Polski Rejestr Statkow (PRS) | нет | ||||
| Общество инженеров-кораблестроителей Великобритании (RINA) | нет | ||||
| Среднее время между отказами (MTBF) / при 40 °C | 25 y | ||||
| Дополнительная информация / интернет-ссылки | |||||
| Интернет-ссылка | |||||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | ||||
| на веб-сайт: промышленная коммуникация | http | ||||
| на веб-сайт: Industry Mall | https | ||||
| на веб-сайт: информация и центр загрузок | http | ||||
| на веб-сайт: база данных изображений | http | ||||
| на веб-сайт: CAx-Download-Manager | http | ||||
| на веб-сайт: отраслевая онлайн-поддержка | https | ||||
| последнее изменение: | 09.12.2016 | ||||
Техническая документация по 6GK5320-1BD00-2AA3
- Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300EEC»
язык: EN, страниц: 76, размер: 1.81 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300M PoE»
язык: EN, страниц: 58, размер: 1.47 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-300M»
язык: EN, страниц: 62, размер: 1.11 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet Switches SCALANCE X-300»
язык: EN, страниц: 76, размер: 1.36 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M EEC»
язык: EN, страниц: 74, размер: 1.43 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M PoE»
язык: EN, страниц: 74, размер: 1.88 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE XR-300M»
язык: EN, страниц: 74, размер: 1.48 Мб - Руководство по эксплуатации «Industrial Ethernet Switches SCALANCE X-300»
язык: EN, страниц: 322, размер: 6.17 Мб - Руководство по конфигурированию/установке «Industrial Ethernet Switches SCALANCE X-300 / X-400»
язык: EN, страниц: 424, размер: 6.27 Мб
