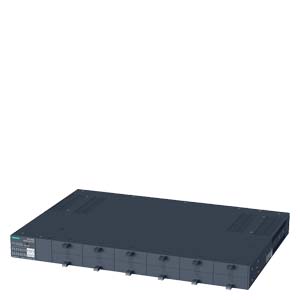

6GK5324-4GG00-1ER2 Siemens Scalance X-300
6GK53244GG001ER2: Управляемый промышленный коммутатор в 19'' стойку SCALANCE XR324-4M EEC : 16 X 100/1000 Mбит/c с портами RJ45, 4 X 100/1000 Мбит медиа мод оптич. портов диагностика, рез. блок питания, PROFINET-IO DEVICE,
Обзор 6GK53244GG001ER2:
Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.
В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.
Модификации коммутаторов
SCALANCE X310
- Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
- Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
- Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
- Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.
Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310
SCALANCE X308-2, SCALANCE X308-2LD
- Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
- SCALANCE X308-2;
для стеклянного оптического мультимодового кабеля длиной до 750 м; - SCALANCE X308-2LD;
для стеклянного оптического одномодового кабеля длиной до 10 км.
- SCALANCE X308-2;
Характеристики:
- Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
- Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
- Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.
Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу
Технические характеристики 6GK5324-4GG00-1ER2
| | SCALANCE XR324-4M EEC; MANAGED IE SWITCH, 19" RACK; POWER SUPPLY WITH 1 X 24V DC; PORTS FRONT SIDE; 16 X 10/100/1000MBIT/S RJ45 PORTS ELECTRICAL; 4 X 100/1000MBIT/S FOR 2-PORT- MEDIA MODULES, ELECTRICAL OR OPTICAL; LED DIAGNOSTICS; FAULT SIGNAL CONTACT; WITH SELECT/SET-BUTTON; PROFINET-IO DEVICE, NETWORK- MANAGEMENT; INTEGRATED REDUNDANCY MANAGER | |
| Скорость передачи | ||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s | |
| Интерфейсы | ||
| Количество электрических/оптических подключений | ||
| для сетевых компонентов или абонентских радиостанций / максимальное | 24 | |
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 16; RJ45 | |
| Количество портов ST(BFOC) 100 Мбит/с | ||
| для многомод. | 8 | |
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | ||
| для многомод. | 8 | |
| количество LC-портов 1000 Мбит/с | ||
| для многомод. | 8 | |
| для одномод (LD) | 8 | |
| Количество электрических подключений | ||
| для консоли управления | 1 | |
| для сигнального контакта | 1 | |
| для модуля носителя данных | 4 | |
| для напряжения питания | 1 | |
| для избыточного напряжения питания | 1 | |
| исполнение сменного носителя данных | ||
| C-PLUG | да | |
| Входы/выходы | ||
| рабочее напряжение / сигнальных контактов | ||
| при постоянном токе / номинальное значение | 24 V | |
| Рабочий ток / сигнальных контактов | ||
| при постоянном токе / максимальное | 0,1 A | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Тип электропитания / резервный сетевой блок | нет | |
| Вид напряжения / напряжения питания | пост. ток | |
| Напряжение питания | ||
| внешнее | 24 V | |
| внешнее | 19,2 ... 57,6 V | |
| Напряжение питания / 2 / номинальное значение | ||
| Вид напряжения / 2 / напряжения питания | DC | |
| Напряжение питания | ||
| при постоянном токе | 24 V | |
| при постоянном токе / расчетное значение / минимально | 19,2 V | |
| при постоянном токе / расчетное значение / максимальное | 57,6 V | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| исполнение устройства защиты / на входе для напряжения питания | T2H / 250 V | |
| Потребляемый ток / максимальное | 1,6 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 40 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +70 °C | |
| во время хранения | -40 ... +85 °C | |
| во время транспортировки | -40 ... +85 °C | |
| Относительная влажность воздуха | ||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Число модулей в высоту / на шкаф 19 дюймов | 1 | |
| Ширина | 483 mm | |
| Высота | 44 mm | |
| Глубина | 305 mm | |
| вес-нетто | 6,5 kg | |
| Вид крепления | ||
| монтаж 19 дюймов | да | |
| установка на монтажной шине DIN 35 мм | нет | |
| настенный монтаж | нет | |
| монтаж на профильных шинах S7-300 | нет | |
| монтаж на профильных шинах S7-1500 | нет | |
| Свойства, функции, компоненты изделия / общее | ||
| каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с | 100 | |
| Функции изделия / управление, конфигурация, проектирование | ||
| Функция продукта | ||
| CLI | да | |
| сетевое управление | да | |
| MIB-поддержка | да | |
| TRAPs по Email | да | |
| конфигурация с STEP 7 | да | |
| RMON | да | |
| дублирование порта | да | |
| мультипортовый мирроринг | да | |
| CoS | да | |
| диагностика ввода/вывода PROFINET | да | |
| управление переключений | да | |
| Протокол / осуществляется поддержка | ||
| Telnet | да | |
| HTTP | да | |
| HTTPS | да | |
| TFTP | да | |
| FTP | да | |
| BOOTP | да | |
| GMRP | да | |
| DCP | да | |
| LLDP | да | |
| IGMP (Snooping/Querier) | да | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | да | |
| I&M1 - обозначение установки/монтажа | да | |
| Протокол / осуществляется поддержка | ||
| SNMP v1 | да | |
| SNMP v2 | да | |
| SNMP v3 | да | |
| Информация об изделии / диагноз | ||
| Функция продукта | ||
| диагностика порта | да | |
| статистика размеров пакетов | да | |
| статистика типов пакетов | да | |
| статистика ошибок | да | |
| SysLog | да | |
| Функции изделия / VLAN | ||
| Функция продукта | ||
| VLAN - на основе порта | да | |
| VLAN - на основе протокола | нет | |
| VLAN - на основе IP | нет | |
| VLAN - динамический | да | |
| количество VLAN / максимальное | 255 | |
| количество VLAN - динамический / максимальное | 255 | |
| Протокол / осуществляется поддержка / GVRP | да | |
| Функции изделия / DHCP | ||
| Функция продукта | ||
| DHCP-клиент | да | |
| DHCP опция 82 | да | |
| DHCP опция 66 | да | |
| DHCP опция 67 | да | |
| Функции изделия / избыточность | ||
| Функция продукта | ||
| кольцевая избыточность | да | |
| характеристика высокоскоростной избыточности HRP | да | |
| высокоскоростной протокол резервирования (HRP) с менеджером резервирования | да | |
| высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования | да | |
| Протокол / осуществляется поддержка / характеристика избыточности MRP | да | |
| Функция продукта | ||
| Media Redundancy Protocol (MRP) с менеджером резервирования | да | |
| характеристика избыточности STP | да | |
| характеристика избыточности RSTP | да | |
| характеристика избыточности MSTP | да | |
| пассивное прослушивание | да | |
| Протокол / осуществляется поддержка | ||
| STP/RSTP | да | |
| STP | да | |
| RSTP | да | |
| MSTP | нет | |
| RSTP Big Network Support | да | |
| LACP | да | |
| Функции изделия / безопасность | ||
| Функция продукта | ||
| ACL - на основе MAC | да | |
| ACL - на основе порта/MAC | да | |
| IEEE 802.1X (радиус) | да | |
| ограничитель многоадресного/одноадресного/радиовещания | да | |
| блокирование радиовещания | да | |
| Протокол / осуществляется поддержка | ||
| SSH | да | |
| Функции изделия / время | ||
| Функция продукта | ||
| поддержка SICLOCK | да | |
| Протокол / осуществляется поддержка | ||
| NTP | да | |
| SNTP | да | |
| стандартный профиль IEEE 1588 | да | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X | |
| для зоны взрывоопасности / CSA и UL | ANSI / ISA 12.12.01, CSA C22.2 No. 142-M1987, CL. 1 / Div. 2 / GP. A, B, C, D T4, CL. 1 / Zone 2 / GP. IIC, T4 | |
| для помехоустойчивости | EN 61000-6-2:2005 | |
| Сертификат соответствия | ||
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| IEC 61850-3 | да | |
| Общество, осуществляющее классификацию и регистрацию судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | да | |
| Bureau Veritas (BV) | да | |
| Det Norske Veritas (DNV) | да | |
| Германский Ллойд (GL) | нет | |
| регистр судоходства Ллойда | да | |
| Nippon Kaiji Kyokai (NK) | да | |
| Polski Rejestr Statkow (PRS) | нет | |
| Общество инженеров-кораблестроителей Великобритании (RINA) | нет | |
| Среднее время между отказами (MTBF) / при 40 °C | 15 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 09.12.2016 | |
