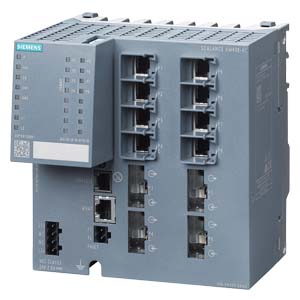

6GK5408-4GP00-2AM2 Siemens Scalance X-400
6GK54084GP002AM2: SCALANCE XM408-4C, MANAGED MODULAR IE SWITCH, 8 X 10/100/1000 MBIT/S RJ45, 4 X 100/1000 MBIT/S ST-/SC- PLUGGABLE AS COMBO PORTS, 8 PORTS USABLE IN TOTAL, EXPANDABLE UP TO 24 PORTS ELECTRICAL OR OPTICAL, LAYER 3 WITH KEY PLUG AVAILABLE MOUNTING DIN-/S7-PROFILE-RAIL PROFINET-IO DEVICE, REDUNDANCY FUNCTIONS, OFFICE FEATURES (RSTP, VLAN, IGMP,..), C-PLUG IN SCOPE OF SUPPLY
Обзор 6GK54084GP002AM2:
Новая серия SCALANCE XM-400 объединяет модульные коммутаторы Industrial Ethernet, расширяемые дополнительными модулями и конверторами. В максимальной конфигурации такие коммутаторы могут иметь до 24 коммуникационных портов. Они поддерживают технологии обмена данными со скоростью 10/100/1000 Мбит/с через различные виды каналов связи (витые пары, оптические кабели). Коммутаторы ориентированы на преимущественное использование в высокопроизводительных сетях заводского уровня (уровень управления). Высокая гибкость, обеспечиваемая модульной конструкцией, позволяет использовать коммутаторы XM-400 в перспективных проектах и достаточно просто адаптировать их к требованиям решаемых задач.
Новая линейка коммутаторов серии XM-400 предназначена для замены коммутаторов серии X-400 (X414-3E и X408-2).
- Базовые приборы с 8…16 встроенными электрическими интерфейсами гигабитного Ethernet (10/100/1000 Мбит/с):
- Базовый прибор с 16 портами, 4 из которых являются комбинированными.
- Базовый прибор с 8 портами, 8 из которых являются комбинированными.
- Базовый прибор с 8 портами, 4 из которых являются комбинированными.
- Каждый комбинированный порт состоит из электрического порта RJ45 и отсека для установки оптического конвертора SFP. При отсутствии конвертора SFP в активном состоянии находится порт RJ45. Установка конвертора SFP деактивирует порт RJ45 и активирует оптический порт, характеристики которого определяются типом используемого оптического конвертора.
- Для получения максимальной конфигурации к базовому прибору может подключаться модуль расширения портов.
Для этой цели может использоваться:- Модуль расширения с 8 дополнительными портами RJ45.
- Модуль расширения с 8 дополнительными отсеками для установки оптических конверторов SFP.
- Модуль расширения с 8 дополнительными портами RJ45 с поддержкой функций питания через Ethernet.
- Встроенный менеджер резервирования для скоростного реконфигурирования сетей Gigabit Ethernet и Fast Ethernet.
- Дистанционная диагностика с использованием диагностических функций PROFINET, интерфейса командной строки (CLI), Web браузера или протокола SNMP.
- Простая интеграция промышленных сетей в существующие корпоративные сети, обеспечиваемая поддержкой основных IT стандартов: установка виртуальных сетей (VLAN).
- Интеграция в корпоративные сети более высокого уровня за счет поддержки стандартных процедур резервирования (Rapid Spanning Tree Protocol, Link Aggregation).
- Фильтрация широковещательных сообщений и снижение нагрузки на сеть на основе анализа источников и приемников широковещательных сообщений (IGMP Internet Group Management Protocol snooping).
- Опциональная активация функций уровня 3 для IPv4 (IPv6 в подготовке) с помощью модуля KEY-PLUG. Для получения более полной информации смотри секцию "Аксессуары для коммутаторов/ маршрутизаторов 3-го уровня".
- Формирование IP подсетей и обмен данными через IP маршрутизаторы с использованием 3-го уровня коммутации (IP маршрутизация):
- Статическая маршрутизаци.
- Динамическая маршрутизация OSPF (Open Shortest Path First) и RIPv2 (Routing Information Protocol).
- Резервированная маршрутизация VRRP (Virtual Router Redundancy Protocol).
Технические характеристики 6GK5408-4GP00-2AM2
| Наименование типа продукта | SCALANCE XM408-4C | |
| | SCALANCE XM408-4C; MANAGED MODULAR IE SWITCH; 8 X 10/100/1000 MBIT/S RJ45; 4 X 100/1000 MBIT/S ST-/SC- PLUGGABLE AS COMBO PORTS; 8 PORTS USABLE IN TOTAL; EXPANDABLE UP TO 24 PORTS ELECTRICAL OR OPTICAL; LAYER 3 WITH KEY PLUG AVAILABLE MOUNTING DIN-/S7-PROFILE-RAIL PROFINET-IO DEVICE; REDUNDANCY FUNCTIONS; OFFICE FEATURES (RSTP, VLAN, IGMP,..); C-PLUG IN SCOPE OF SUPPLY | |
| Скорость передачи | ||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s | |
| Количество портов / максимальное | 24 | |
| Количество электрических портов / максимальное | 24 | |
| Количество электрических портов / с PoE / максимальное | 16 | |
| Количество оптических портов / максимальное | 20 | |
| Интерфейсы | ||
| Количество электрических/оптических подключений | ||
| для сетевых компонентов или абонентских радиостанций / максимальное | 24 | |
| как комбинированный разъём / для сетевых компонентов или абонентских радиостанций | 4 | |
| Количество электрических подключений | ||
| для сетевых компонентов или абонентских радиостанций / с модулями удлинителя | 16 | |
| Количество оптических соединений | ||
| для световодов / при 100 Мбит/с | 4 | |
| для световодов / при 1000 Мбит/с | 4 | |
| для световодов / с модулями удлинителя | 16 | |
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 8 | |
| Количество электрических подключений | ||
| для трансивера SCP/STP | 4 | |
| количество Combo-портов / с интерфейсом RJ45 для вставного оптического трансивера | 4 | |
| Количество модулей расширения с возможностью подключения | 2 | |
| Количество 10/100/1000 Мбит/с Портов RJ45 | ||
| с крепежной манжетой | 16 | |
| с крепежной манжетой / с PoE | 16 | |
| Количество портов ST(BFOC) 100 Мбит/с | ||
| для многомод. | 4 | |
| для одномод (LD) | 4 | |
| количество SC-портов 1000 Мбит/с | ||
| для многомод. | 4 | |
| для одномод (LD) | 4 | |
| количество LC-портов 100 Мбит/с | ||
| для многомод. | 16 | |
| для одномод (LD) | 16 | |
| для одномод (LH+) | 16 | |
| для одномод. (ELH200) | 16 | |
| количество LC-портов 1000 Мбит/с | ||
| для многомод. | 16 | |
| для одномод (LD) | 16 | |
| для одномод (LH) | 16 | |
| для одномод (LH+) | 16 | |
| для одномод. (ELH) | 16 | |
| Количество электрических подключений | ||
| для SFP | 16 | |
| для трансивера SCP/STP | 4 | |
| Количество электрических подключений | ||
| для консоли управления | 1 | |
| для целей управления | 1 | |
| для сигнального контакта | 1 | |
| для напряжения питания | 1 | |
| для избыточного напряжения питания | 1 | |
| количество расширительных интерфейсов удлинителя | 2 | |
| исполнение сменного носителя данных | ||
| C-PLUG/KEY-PLUG | да | |
| Характеристики продукта / интерфейсные модули, заменяемые в "горячем" режиме | да | |
| Входы/выходы | ||
| рабочее напряжение / сигнальных контактов | ||
| при постоянном токе / номинальное значение | 24 V | |
| Рабочий ток / сигнальных контактов | ||
| при постоянном токе / максимальное | 0,1 A | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Тип электропитания / резервный сетевой блок | нет | |
| Вид напряжения / напряжения питания | пост. ток | |
| Напряжение питания | ||
| внешнее | 24 V | |
| внешнее | 19,2 ... 28,8 V | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| исполнение устройства защиты / на входе для напряжения питания | F 15 A / 125 V | |
| Потребляемый ток / максимальное | 2 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 48 W | |
| отдаваемая активная мощность / PSE / с PoE | ||
| на порт / максимальное | 30 W | |
| всего / максимальное | 360 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +70 °C | |
| во время хранения | -40 ... +85 °C | |
| во время транспортировки | -40 ... +85 °C | |
| Относительная влажность воздуха | ||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 140 mm | |
| Высота | 147 mm | |
| Глубина | 125 mm | |
| вес-нетто | 1,15 kg | |
| Вид крепления | ||
| монтаж 19 дюймов | нет | |
| установка на монтажной шине DIN 35 мм | да | |
| настенный монтаж | нет | |
| монтаж на профильных шинах S7-300 | да | |
| монтаж на профильных шинах S7-1500 | да | |
| Функции изделия / управление, конфигурация, проектирование | ||
| Функция продукта | ||
| CLI | да | |
| сетевое управление | да | |
| MIB-поддержка | да | |
| TRAPs по Email | да | |
| конфигурация с STEP 7 | да | |
| RMON | да | |
| дублирование порта | да | |
| мультипортовый мирроринг | да | |
| CoS | да | |
| диагностика ввода/вывода PROFINET | да | |
| управление переключений | да | |
| Длина телеграммы / при Ethernet / максимальное | 9216 byte | |
| Протокол / осуществляется поддержка | ||
| Telnet | да | |
| HTTP | да | |
| HTTPS | да | |
| TFTP | да | |
| FTP | да | |
| BOOTP | да | |
| GMRP | да | |
| DCP | да | |
| LLDP | да | |
| IGMP (Snooping/Querier) | да | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | да | |
| I&M1 - обозначение установки/монтажа | да | |
| Протокол / осуществляетя поддержка | ||
| SNMP v1 | да | |
| SNMP v2 | да | |
| SNMP v3 | да | |
| Информация об изделии / диагноз | ||
| Функция продукта | ||
| диагностика порта | да | |
| статистика размеров пакетов | да | |
| статистика типов пакетов | да | |
| статистика ошибок | да | |
| SysLog | да | |
| Функции изделия / VLAN | ||
| Функция продукта | ||
| VLAN - на основе порта | да | |
| VLAN - на основе протокола | да | |
| VLAN - на основе IP | да | |
| VLAN - динамический | да | |
| количество VLAN / максимальное | 255 | |
| количество VLAN - динамический / максимальное | 255 | |
| Протокол / осуществляется поддержка / GVRP | да | |
| Функции изделия / DHCP | ||
| Функция продукта | ||
| DHCP-клиент | да | |
| DHCP опция 82 | да | |
| DHCP опция 66 | да | |
| DHCP опция 67 | да | |
| Функции изделия / маршрутизация | ||
| Функция продукта | ||
| статический IP-роутинг | да | |
| статический IP-роутинг IPv6 | нет | |
| динамический IP-роутинг | да | |
| динамический IP-роутинг IPv6 | нет | |
| Протокол / осуществляется поддержка | ||
| RIPv2 | да | |
| RIPnG for IPv6 | нет | |
| OSPFv2 | да | |
| OSPFv3 for IPv6 | нет | |
| VRRP | да | |
| VRRP для IPv6 | нет | |
| Функции изделия / избыточность | ||
| Функция продукта | ||
| кольцевая избыточность | да | |
| характеристика высокоскоростной избыточности HRP | да | |
| высокоскоростной протокол резервирования (HRP) с менеджером резервирования | да | |
| высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования | да | |
| Протокол / осуществляется поддержка / характеристика избыточности MRP | да | |
| Функция продукта | ||
| Media Redundancy Protocol (MRP) с менеджером резервирования | да | |
| характеристика избыточности STP | да | |
| характеристика избыточности RSTP | да | |
| характеристика избыточности MSTP | да | |
| пассивное прослушивание | да | |
| Протокол / осуществляется поддержка | ||
| LACP | да | |
| Функции изделия / безопасность | ||
| Функция продукта | ||
| ACL - на основе MAC | да | |
| ACL - на основе порта/MAC | да | |
| IEEE 802.1X (радиус) | да | |
| ограничитель многоадресного/одноадресного/радиовещания | да | |
| блокирование радиовещания | да | |
| Протокол / осуществляется поддержка | ||
| SSH | да | |
| Функции изделия / время | ||
| Функция продукта | ||
| поддержка SICLOCK | да | |
| Протокол / осуществляется поддержка | ||
| NTP | да | |
| SNTP | да | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X, IECEx DEK 14.0025X | |
| для безопасности / CSA и UL | UL 508, UL 60950-1, CSA C22.2 Nr. 60950-1-03 | |
| для зоны взрывоопасности / CSA и UL | ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4 | |
| для помехоустойчивости | EN 61000-6-2 | |
| Сертификат соответствия | ||
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| Общество, осуществляющее классификацию и регистрацию судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | нет | |
| Bureau Veritas (BV) | нет | |
| Det Norske Veritas (DNV) | да | |
| Германский Ллойд (GL) | нет | |
| регистр судоходства Ллойда | да | |
| Nippon Kaiji Kyokai (NK) | да | |
| Polski Rejestr Statkow (PRS) | да | |
| Общество инженеров-кораблестроителей Великобритании (RINA) | да | |
| Среднее время между отказами (MTBF) / при 40 °C | 28 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 09.12.2016 | |
Техническая документация по 6GK5408-4GP00-2AM2
- Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-400 extender modules»
язык: EN, страниц: 42, размер: 673.94 Кб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE X-400 media modules»
язык: EN, страниц: 42, размер: 380.83 Кб - Руководство по эксплуатации (компактное) «Industrial Ethernet Switches SCALANCE X-400»
язык: EN, страниц: 52, размер: 2.88 Мб - Руководство по эксплуатации (компактное) «Industrial Ethernet Switches SCALANCE X-400»
язык: EN, страниц: 52, размер: 2.88 Мб - Руководство по эксплуатации «Network components Extender for SCALANCE XM-400»
язык: EN, страниц: 56, размер: 1.74 Мб - Руководство по эксплуатации «Network components Extender for SCALANCE XM-400»
язык: EN, страниц: 50, размер: 0.97 Мб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE X-400»
язык: EN, страниц: 164, размер: 7.70 Мб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE X-400»
язык: EN, страниц: 170, размер: 11.81 Мб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE XM-400»
язык: EN, страниц: 86, размер: 2.81 Мб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE XM-400»
язык: EN, страниц: 80, размер: 1.55 Мб - Руководство по конфигурированию/установке «Industrial Ethernet Switches SCALANCE X-300 / X-400»
язык: EN, страниц: 424, размер: 6.27 Мб - Руководство по конфигурированию/установке «Industrial Ethernet switches SCALANCE XM-400/XR-500 Command Line Interface (CLI)»
язык: EN, страниц: 960, размер: 6.78 Мб - Руководство по конфигурированию/установке «Industrial Ethernet switches SCALANCE XM-400/XR-500 Command Line Interface»
язык: EN, страниц: 610, размер: 2.77 Мб - Руководство по конфигурированию/установке «Industrial Ethernet switches SCALANCE XM-400/XR-500 Web Based Management (WBM)»
язык: EN, страниц: 466, размер: 7.00 Мб - Руководство по конфигурированию/установке «Industrial Ethernet switches SCALANCE XM-400/XR-500 Web Based Management»
язык: EN, страниц: 306, размер: 7.51 Мб - Руководство по конфигурированию/установке «Industrial Ethernet switches SCALANCE XM-400/XR-500 Command Line Interface»
язык: EN, страниц: 200, размер: 2.11 Мб - Руководство по конфигурированию/установке «Industrial Ethernet switches SCALANCE XM400/X-500 Web Based Management»
язык: EN, страниц: 270, размер: 6.50 Мб - Руководство по эксплуатации «Коммутирующие модули серии SCALANCE X400 для Industrial Ethernet»
язык: RU, страниц: 168, размер: 2.33 Мб
Связанные документы
- Брошюра «Каталог: Кабельная продукция и компоненты»
язык: RU, страниц: 96, размер: 5.19 Мб - Руководство по эксплуатации (компактное) «Power supply PS598-1 for SCALANCE XR500»
язык: EN, страниц: 5, размер: 572.62 Кб - Руководство по эксплуатации (компактное) «Industrial Ethernet switches SCALANCE MM900»
язык: EN, страниц: 60, размер: 1.20 Мб - Руководство пользователя «Industrial Ethernet Security SCALANCE S615 Getting Started»
язык: EN, страниц: 44, размер: 2.20 Мб - Руководство по конфигурированию/установке «Industrial Ethernet Security SCALANCE S615 Command Line Interface»
язык: EN, страниц: 490, размер: 2.45 Мб - Руководство по конфигурированию/установке «Industrial Ethernet Security SCALANCE S615 Web Based Management»
язык: EN, страниц: 222, размер: 3.44 Мб - Брошюра «Промышленные неуправляемые коммутаторы Siemens»
язык: RU, страниц: 1, размер: 4.44 Мб
