6GK5100-4AV00-2DA2 Siemens Scalance X-100

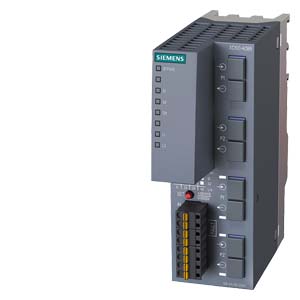

6GK51004AV002DA2: Оптический байпас SCALANCE XC100-4OBR, 4 X SM SС оптических порта. Диагн. Контакт. рез. ИП

Обзор 6GK51004AV002DA2:

• Неуправляемые коммутаторы серии SCALANCE X-100, оптимизированные для работы в промышленных сетях Industrial Ethernet с линейной и звездообразной топологией и скоростью передачи данных 10/100 Мбит/с.
• Наличие модификаций с встроенными электрическими и оптическими портами.
• Построение звездообразных конфигураций сети Industrial Ethernet с электрическими каналами связи и скоростью передачи данных 10/100 Мбит/с.
• Прочный компактный металлический корпус с возможностью монтажа на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с различной ориентацией корпуса.
• Подключение к сети через PROFINET-совместимые соединители промышленного исполнения со специальным профилем укладки кабеля, исключающим возможность приложения тяговых усилий к контактным точкам.
• Использование резервированных цепей питания.
• Диагностика с помощью светодиодов индикации наличия напряжения питания, состояния системы связи, передачи данных.
• Сигнализация об ошибке с помощью встроенного сигнального контакта, настраиваемого с помощью кнопки SET.

Область применения 6GK5100-4AV00-2DA2:

Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.

Версии продукта

SCALANCE X104-2 / SCALANCE X106-1

• Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
  • SCALANCE X104-2;
    линейная или звездообразная топология с 2 оптическами и 4 электрическими портами.
  • SCALANCE X106-1;
    звездообразная топология с одним оптическим и 6 электрическими портами.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

SCALANCE X108

• Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

Технические характеристики 6GK5100-4AV00-2DA2

		SCALANCE XC100-4OBR; OPTICAL BYPASS RELAIS; 4 X SM SC PORTS; FOR LINEAR NETWORKS, RED. ATTENUATION, LED-DIAGNOSIS; FAULT SIGNAL- CONTACT AND SET BUTTON; REDUNDANT POWER SUPPLY; INCL. ELECTRONIC MAN ON CD
Данные по электрике
Скорость передачи		100 Mbit/s, 1000 Mbit/s
Интерфейсы
затухание в пропускном направлении
на Rx-In P1 и Tx-Out P2		1,2 dB
на Rx-In P2 и Tx-Out P1		1,2 dB
на Rx-In P1' и Tx-Out P1'		1,2 dB
на Rx-In P2 и Tx-Out P2'		1,2 dB
на Rx-In P1' и Tx-Out P1		1,2 dB
на Rx-In P2' и Tx-Out P2		1,2 dB
Напряжение питания / внешнее		12 ... 48 V
Конструктивная форма, размеры и вес
Ширина		50 mm
Высота		140 mm
Глубина		125 mm
вес-нетто		550 g
Вид крепления
монтаж на профильных шинах S7-300		да
монтаж на профильных шинах S7-1500		да
установка на монтажной шине DIN 35 мм		да
настенный монтаж		нет
Допустимые окружающие условия
Температура окружающей среды / во время эксплуатации		-40 ... +70 °C
Температура окружающей среды / во время хранения		-40 ... +85 °C
Температура окружающей среды / во время транспортировки		-40 ... +85 °C
Степень защиты IP		IP20
Нормы, спецификации, сертификаты
Сертификат соответствия
RoHS-соответствие		да
UL-разрешение		да
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http
на веб-сайт: промышленная коммуникация		http
на веб-сайт: Industry Mall		https
на веб-сайт: информация и центр загрузок		http
на веб-сайт: база данных изображений		http
на веб-сайт: CAx-Download-Manager		http
на веб-сайт: отраслевая онлайн-поддержка		https
последнее изменение:		09.12.2016
