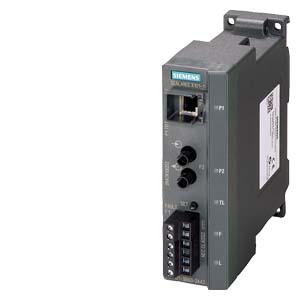

6GK5101-1BB00-2AA3 Siemens Scalance X-100
6GK51011BB002AA3: SIMATIC NET, SCALANCE X101-1, НЕУПРАВЛЯЕМЫЙ МЕДИА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ IE, 1 X 10/100МБИТ/С RJ45 ПОРТ, 1 X 100МБИТ/С МУЛЬТИМОДОВЫЙ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-СОВМЕСТИМОЕ
Обзор 6GK51011BB002AA3:
- Неуправляемые коммутаторы серии SCALANCE X-100, оптимизированные для работы в промышленных сетях Industrial Ethernet с линейной и звездообразной топологией и скоростью передачи данных 10/100 Мбит/с.
- Наличие модификаций с встроенными электрическими и оптическими портами.
- Построение звездообразных конфигураций сети Industrial Ethernet с электрическими каналами связи и скоростью передачи данных 10/100 Мбит/с.
- Прочный компактный металлический корпус с возможностью монтажа на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с различной ориентацией корпуса.
- Подключение к сети через PROFINET-совместимые соединители промышленного исполнения со специальным профилем укладки кабеля, исключающим возможность приложения тяговых усилий к контактным точкам.
- Использование резервированных цепей питания.
- Диагностика с помощью светодиодов индикации наличия напряжения питания, состояния системы связи, передачи данных.
- Сигнализация об ошибке с помощью встроенного сигнального контакта, настраиваемого с помощью кнопки SET.
Область применения 6GK5101-1BB00-2AA3:
Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.
Версии продукта
SCALANCE X104-2 / SCALANCE X106-1
- Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
- SCALANCE X104-2;
линейная или звездообразная топология с 2 оптическами и 4 электрическими портами. - SCALANCE X106-1;
звездообразная топология с одним оптическим и 6 электрическими портами.
- SCALANCE X104-2;
- Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
- Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.
SCALANCE X108
- Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
- Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
- Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.
Технические характеристики 6GK5101-1BB00-2AA3
| Наименование типа продукта | SCALANCE X101-1 | |
| | SCALANCE X101-1, IE MEDIA CONVERTER UNMANAGED 1 X 10/100MBIT/S RJ45 PORT, 1 X 100MBIT/S MULTIMODE BFOC, LED DIAGNOSIS, FAULT SIGNAL. CONTACT WITH SET BUTTON, REDUNDANT POWER SUPPLY, PROFINET COMPLIANT SLEEVE, MANUAL AVAILABLE AS DOWNLOAD | |
| Скорость передачи | ||
| Скорость передачи | 100 Mbit/s | |
| Интерфейсы | ||
| Количество электрических/оптических подключений / для сетевых компонентов или абонентских радиостанций / максимальное | 2 | |
| Количество электрических подключений | ||
| для сетевых компонентов или абонентских радиостанций | 1 | |
| для сигнального контакта | 1 | |
| для напряжения питания | 1 | |
| для избыточного напряжения питания | 1 | |
| Количество оптических соединений | ||
| для световодов / при 100 Мбит/с | 1 | |
| группируемая оптическая мощность относительно 1 мВт | ||
| выхода передатчика / минимально | -19 dB | |
| выхода передатчика / максимальное | -14 dB | |
| входа ресивера / максимальное | -14 dB | |
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -31 dB | |
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | |
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 5 km | |
| Входы/выходы | ||
| рабочее напряжение / сигнальных контактов | ||
| при постоянном токе / номинальное значение | 24 V | |
| Рабочий ток / сигнальных контактов | ||
| при постоянном токе / максимальное | 0,1 A | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Напряжение питания | ||
| внешнее | 24 V | |
| внешнее | 18 ... 32 V | |
| Вид напряжения / напряжения питания | пост. ток | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| исполнение устройства защиты / на входе для напряжения питания | 0,5 A / 60 V | |
| Потребляемый ток | ||
| максимальное | 0,12 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 3 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -10 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP30 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 124 mm | |
| вес-нетто | 0,55 kg | |
| Вид крепления | ||
| установка на монтажной шине DIN 35 мм | да | |
| монтаж на профильных шинах S7-300 | да | |
| настенный монтаж | да | |
| Свойства, функции, компоненты изделия / общее | ||
| Функция продукта / характеристика избыточности PRP | нет | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T.., Class 1, Zone 2, Group IIC, T.. | |
| для зоны взрывоопасности | EN 600079-15 II 3 G EEx nA II T.. KEMA 06 ATEX 0021 X | |
| для безопасности / CSA и UL | UL 60950-1, CSA C22.2 No. 60950-1 | |
| для излучения помех | EN 61000-6-3 | |
| для помехоустойчивости | EN 61000-6-4:2001 | |
| Сертификат соответствия | EN 61000-6-2:2001, EN 61000-6-4:2001 | |
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| Общество, осуществляющее классификацию и регистрацию судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | да | |
| Bureau Veritas (BV) | да | |
| Det Norske Veritas (DNV) | да | |
| Германский Ллойд (GL) | да | |
| регистр судоходства Ллойда | да | |
| Nippon Kaiji Kyokai (NK) | да | |
| Polski Rejestr Statkow (PRS) | нет | |
| Среднее время между отказами (MTBF) / при 40 °C | 134 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 09.12.2016 | |
Техническая документация по 6GK5101-1BB00-2AA3
- Руководство по эксплуатации (компактное) «Industrial Ethernet SCALANCE X100»
язык: EN, страниц: 3, размер: 1.21 Мб - Руководство по эксплуатации (компактное) «Network components SCALANCE XC100-4OBR»
язык: EN, страниц: 54, размер: 1.53 Мб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE X-100»
язык: EN, страниц: 78, размер: 2.51 Мб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE X-100 media converter»
язык: EN, страниц: 56, размер: 1.82 Мб - Руководство по эксплуатации «Industrial Ethernet SCALANCE X101-1AUI»
язык: EN, страниц: 43, размер: 944.64 Кб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE XC-100»
язык: EN, страниц: 60, размер: 2.14 Мб - Руководство по эксплуатации «Industrial Ethernet switches SCALANCE X-100 media converter»
язык: EN, страниц: 76, размер: 2.20 Мб - Руководство по эксплуатации «Коммутирующие модули серий SCALANCE X-100 и SCALANCE X-200 для Industrial Ethernet»
язык: RU, страниц: 238, размер: 4.61 Мб
