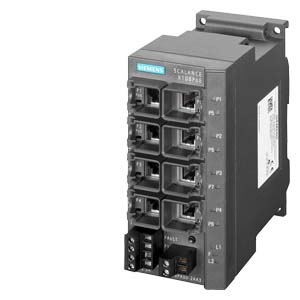

6GK5108-0PA00-2AA3 Siemens Scalance X-100
6GK51080PA002AA3: SCALANCE XB108POE НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С, 2 X 10/100МБИТ/С RJ45 ПОРТАМИ С ПИТАНИЕМ Ч/З ETHERNET ПОРТЫ И 6 X 10/100 МБИТ/С RJ45-ПОРТАМИ, КОНТАКТ СИГНАЛИЗАЦИИ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА
Обзор 6GK51080PA002AA3:
- Неуправляемые коммутаторы серии SCALANCE X-100, оптимизированные для работы в промышленных сетях Industrial Ethernet с линейной и звездообразной топологией и скоростью передачи данных 10/100 Мбит/с.
- Наличие модификаций с встроенными электрическими и оптическими портами.
- Построение звездообразных конфигураций сети Industrial Ethernet с электрическими каналами связи и скоростью передачи данных 10/100 Мбит/с.
- Прочный компактный металлический корпус с возможностью монтажа на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с различной ориентацией корпуса.
- Подключение к сети через PROFINET-совместимые соединители промышленного исполнения со специальным профилем укладки кабеля, исключающим возможность приложения тяговых усилий к контактным точкам.
- Использование резервированных цепей питания.
- Диагностика с помощью светодиодов индикации наличия напряжения питания, состояния системы связи, передачи данных.
- Сигнализация об ошибке с помощью встроенного сигнального контакта, настраиваемого с помощью кнопки SET.
Область применения 6GK5108-0PA00-2AA3:
Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.
Версии продукта
SCALANCE X104-2 / SCALANCE X106-1
- Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
- SCALANCE X104-2;
линейная или звездообразная топология с 2 оптическами и 4 электрическими портами. - SCALANCE X106-1;
звездообразная топология с одним оптическим и 6 электрическими портами.
- SCALANCE X104-2;
- Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
- Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.
SCALANCE X108
- Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
- Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
- Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.
Технические характеристики 6GK5108-0PA00-2AA3
| | SCALANCE X108POE UNMANAGED IE SWITCH, 2 X 10/100MBIT/S RJ45 POWER OVER ETHERNET PORTS AND 6 X 10/100MBIT/S RJ45 PORTS, LED-DIAGNOSIS, FAULT SIGNAL. CONTACT WITH SET BUTTON, REDUNDANT VOLTAGE SUPPLY MANUAL AVAILABLE AS DOWNLOAD | ||||
| Скорость передачи | |||||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | ||||
| Интерфейсы | |||||
| Количество электрических/оптических подключений | |||||
| для сетевых компонентов или абонентских радиостанций / максимальное | 8 | ||||
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 6 | ||||
| Количество электрических подключений / при Power-over-Ethernet / для сетевых компонентов или абонентских радиостанций | 2 | ||||
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | |||||
| для многомод. | 0 | ||||
| количество LC-портов 1000 Мбит/с | |||||
| для многомод. | 0 | ||||
| для одномод (LD) | 0 | ||||
| Количество электрических подключений | |||||
| для сигнального контакта | 1 | ||||
| для напряжения питания | 1 | ||||
| для избыточного напряжения питания | 1 | ||||
| Входы/выходы | |||||
| рабочее напряжение / сигнальных контактов | |||||
| при постоянном токе / номинальное значение | 24 V | ||||
| Рабочий ток / сигнальных контактов | |||||
| при постоянном токе / максимальное | 0,1 A | ||||
| Напряжение питания, потребление тока, эффективная мощность потерь | |||||
| Вид напряжения / напряжения питания | пост. ток | ||||
| Напряжение питания | |||||
| внешнее | 24 V | ||||
| внешнее | 18 ... 32 V | ||||
| Компонент продукта / устройство защиты на входе напряжения питания | да | ||||
| исполнение устройства защиты / на входе для напряжения питания | 4 A / 125 V | ||||
| Потребляемый ток / максимальное | 1,7 A | ||||
| Мощность потерь [Вт] | |||||
| при постоянном токе / при 24 В | 10 W | ||||
| отдаваемая активная мощность / PSE / с PoE | |||||
| на порт / максимальное | 15,4 W | ||||
| всего / максимальное | 30,8 W | ||||
| Допустимые окружающие условия | |||||
| Температура окружающей среды | |||||
| во время эксплуатации | -20 ... +60 °C | ||||
| во время хранения | -40 ... +80 °C | ||||
| во время транспортировки | -40 ... +80 °C | ||||
| Относительная влажность воздуха | при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |||
| Степень защиты IP | IP30 | ||||
| Конструктивная форма, размеры и вес | |||||
| Ширина | 60 mm | ||||
| Высота | 125 mm | ||||
| Глубина | 124 mm | ||||
| вес-нетто | 0,9 kg | ||||
| Вид крепления | |||||
| установка на монтажной шине DIN 35 мм | да | ||||
| настенный монтаж | да | ||||
| монтаж на профильных шинах S7-300 | да | ||||
| монтаж на профильных шинах S7-1500 | нет | ||||
| Функции изделия / управление, конфигурация, проектирование | |||||
| Функция продукта | |||||
| мультипортовый мирроринг | нет | ||||
| CoS | да | ||||
| управление переключений | нет | ||||
| Нормы, спецификации, сертификаты | |||||
| Стандарт | |||||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | ||||
| для зоны взрывоопасности | EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X | ||||
| для помехоустойчивости | EN 61000-6-2:2001 | ||||
| Сертификат соответствия | |||||
| CE | да | ||||
| C-TIC | да | ||||
| KC-разрешение | да | ||||
| E1-разрешение | нет | ||||
| E1-разрешение | нет | ||||
| применение в железнодорожном транспорте согласно EN 50155 | да | ||||
| Общество, осуществляющее классификацию и регистрацию судов | |||||
| American Bureau of Shipping Europe Ltd. (ABS) | да | ||||
| Bureau Veritas (BV) | да | ||||
| Det Norske Veritas (DNV) | да | ||||
| Германский Ллойд (GL) | нет | ||||
| регистр судоходства Ллойда | да | ||||
| Nippon Kaiji Kyokai (NK) | да | ||||
| Polski Rejestr Statkow (PRS) | нет | ||||
| Общество инженеров-кораблестроителей Великобритании (RINA) | нет | ||||
| Соответствие продукта | |||||
| согласно IEEE 802.3af "Электропитание через Ethernet" | да | ||||
| Среднее время между отказами (MTBF) / при 40 °C | 61,64 y | ||||
| Дополнительная информация / интернет-ссылки | |||||
| Интернет-ссылка | |||||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | ||||
| на веб-сайт: промышленная коммуникация | http | ||||
| на веб-сайт: Industry Mall | https | ||||
| на веб-сайт: информация и центр загрузок | http | ||||
| на веб-сайт: база данных изображений | http | ||||
| на веб-сайт: CAx-Download-Manager | http | ||||
| на веб-сайт: отраслевая онлайн-поддержка | https | ||||
| последнее изменение: | 09.12.2016 | ||||
