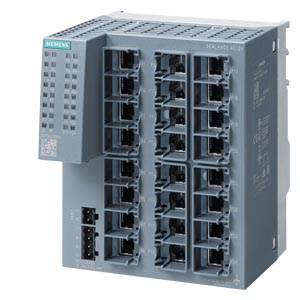

6GK5124-0BA00-2AC2 Siemens Scalance X-100

6GK51240BA002AC2: SCALANCE XC124, UNMANAGED IE SWITCH, 24 X 10/100MBIT/S RJ45 PORTS, LED-DIAGNOSIS, FAULT SIGNAL CONTACT WITH SET BUTTON, REDUNDANT POWER SUPPLY MANUAL AVAILABLE AS DOWNLOAD

Обзор 6GK51240BA002AC2:

• Неуправляемые коммутаторы серии SCALANCE X-100, оптимизированные для работы в промышленных сетях Industrial Ethernet с линейной и звездообразной топологией и скоростью передачи данных 10/100 Мбит/с.
• Наличие модификаций с встроенными электрическими и оптическими портами.
• Построение звездообразных конфигураций сети Industrial Ethernet с электрическими каналами связи и скоростью передачи данных 10/100 Мбит/с.
• Прочный компактный металлический корпус с возможностью монтажа на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с различной ориентацией корпуса.
• Подключение к сети через PROFINET-совместимые соединители промышленного исполнения со специальным профилем укладки кабеля, исключающим возможность приложения тяговых усилий к контактным точкам.
• Использование резервированных цепей питания.
• Диагностика с помощью светодиодов индикации наличия напряжения питания, состояния системы связи, передачи данных.
• Сигнализация об ошибке с помощью встроенного сигнального контакта, настраиваемого с помощью кнопки SET.

Область применения 6GK5124-0BA00-2AC2:

Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.

Версии продукта

SCALANCE X104-2 / SCALANCE X106-1

• Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
  • SCALANCE X104-2;
    линейная или звездообразная топология с 2 оптическами и 4 электрическими портами.
  • SCALANCE X106-1;
    звездообразная топология с одним оптическим и 6 электрическими портами.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

SCALANCE X108

• Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

Технические характеристики 6GK5124-0BA00-2AC2

Наименование типа продукта		SCALANCE XC124
		SCALANCE XC124, UNMANAGED IE SWITCH, 24 X 10/100MBIT/S RJ45 PORTS, LED-DIAGNOSIS, FAULT SIGNAL CONTACT WITH SET BUTTON, REDUNDANT POWER SUPPLY MANUAL AVAILABLE AS DOWNLOAD
Скорость передачи
Скорость передачи		10 Mbit/s, 100 Mbit/s
Интерфейсы
Количество электрических подключений / для сетевых компонентов или абонентских радиостанций		24; RJ45
Количество электрических подключений
для сигнального контакта		1
для напряжения питания		1
для избыточного напряжения питания		1
Входы/выходы
рабочее напряжение / сигнальных контактов
при постоянном токе / номинальное значение		24 V
Рабочий ток / сигнальных контактов
при постоянном токе / максимальное		0,1 A
Напряжение питания, потребление тока, эффективная мощность потерь
Вид напряжения / напряжения питания		пост. ток
Напряжение питания
внешнее		24 V
внешнее		9,6 ... 31,2 V
Напряжение питания / 1 / номинальное значение		12 V
Напряжение питания / 1 / расчетное значение		9,6 ... 31,2 V
Вид напряжения / 1 / напряжения питания		DC
Потребляемый ток / 1 / при номинальном значении напряжения питания / максимальное		0,65 A
Напряжение питания / 2 / номинальное значение		24 V
Напряжение питания / 2 / расчетное значение		9,6 ... 31,2 V
Вид напряжения / 2 / напряжения питания		DC
Потребляемый ток / 2 / при номинальном значении напряжения питания / максимальное		0,325 A
Мощность потерь [Вт] / 2 / номинальное значение		7,8 W
Компонент продукта / устройство защиты на входе напряжения питания		да
исполнение устройства защиты / на входе для напряжения питания		2,5 A / 125 V
Мощность потерь [Вт]
при постоянном токе / при 24 В		7,8 W
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		-40 ... +70 °C
во время хранения		-40 ... +85 °C
во время транспортировки		-40 ... +85 °C
Относительная влажность воздуха
при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP20
Конструктивная форма, размеры и вес
Ширина		120 mm
Высота		147 mm
Глубина		125 mm
вес-нетто		0,85 kg
Вид крепления
установка на монтажной шине DIN 35 мм		да
настенный монтаж		да
монтаж на профильных шинах S7-300		да
монтаж на профильных шинах S7-1500		да
Свойства, функции, компоненты изделия / общее
Число автоматически обучаемых MAC-адресов		2048
Количество каналов приоритетного доступа		4
Функции изделия / управление, конфигурация, проектирование
Функция продукта
мультипортовый мирроринг		нет
CoS		да
управление переключений		нет
Нормы, спецификации, сертификаты
Стандарт
для зоны взрывоопасности		EN 60079-0:2012 + A11:2013, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X, IEC 6079-0:2011, IEC 6079-0-15:2010
Сертификат соответствия
CE		да
C-TIC		да
KC-разрешение		да
E1-разрешение		нет
Среднее время между отказами (MTBF) / при 40 °C		58,42 y
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http
на веб-сайт: промышленная коммуникация		http
на веб-сайт: Industry Mall		https
на веб-сайт: информация и центр загрузок		http
на веб-сайт: база данных изображений		http
на веб-сайт: CAx-Download-Manager		http
на веб-сайт: отраслевая онлайн-поддержка		https
последнее изменение:		09.12.2016
